Zimne luty: Kompleksowy poradnik diagnostyki i naprawy elektroniki

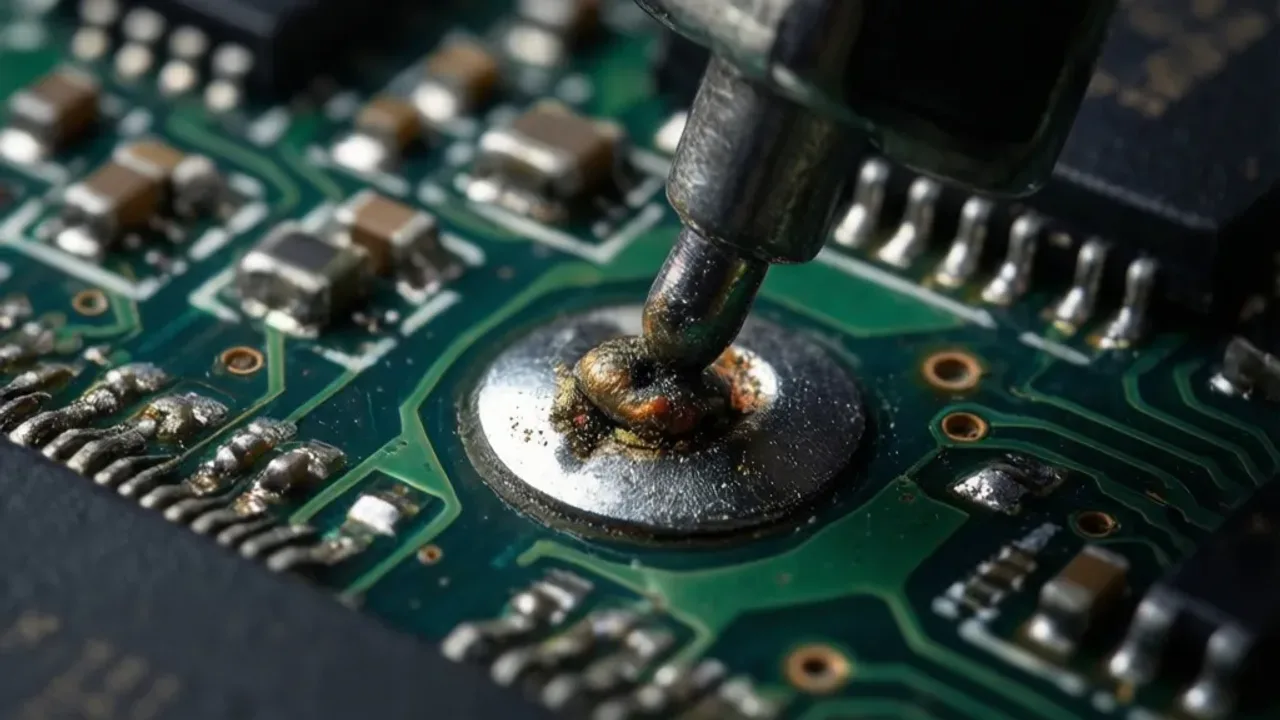

Zimny lut to wadliwe połączenie elektryczne i mechaniczne, które powstaje, gdy cyna nie połączyła się prawidłowo z niedostatecznie rozgrzanymi elementami. Taka spoina charakteryzuje się brakiem trwałej dyfuzji metali, co prowadzi do powstawania przerw w obwodzie lub wysokiej rezystancji. W efekcie urządzenie elektroniczne może działać w sposób nieprzewidywalny, wyłączać się lub całkowicie przestać reagować.

W pigułce:

• Zimne luty to wadliwe połączenia elektryczne powstałe przez stopienie spoiwa grotem zamiast nagrzania łączonych metali.
• Od 2006 roku, w związku z dyrektywą UE zakazującą użycia ołowiu, problem ten stał się znacznie częstszy w produkcji elektroniki.
• Podstawą naprawy jest poprawne przelutowanie z użyciem topnika, który oczyszcza powierzchnię z tlenków metali.
• W zaawansowanych układach BGA połączenia są ukryte, co czyni diagnostykę wyzwaniem dla każdego serwisanta.

1. Nieprawidłowy profil termiczny: Główna przyczyna braku poprawnej dyfuzji metali w złączu.
2. Matowa struktura spoiny: Wizualna wskazówka sugerująca występowanie wad w technologii ołowiowej.
3. Chropowata struktura spoiny: Charakterystyczna cecha fizyczna wskazująca na niestabilność połączenia.
4. Mikropęknięcie: Niewidoczna gołym okiem szczelina osłabiająca wytrzymałość mechaniczną złącza.
5. Brak poprawnej dyfuzji metali: Stan, w którym spoiwo lutownicze nie łączy się trwale z wyprowadzeniem komponentu.

Czym są zimne luty i dlaczego powodują awarie elektroniki?

Zimne luty to nieprawidłowe złącza powstałe w wyniku błędnego procesu lutowania, które charakteryzują się bardzo wysoką rezystancją lub całkowitą przerwą w obwodzie elektrycznym. W przeciwieństwie do poprawnych połączeń, takie złącza mają charakter adhezyjny, co oznacza, że brakuje w nich trwałego stopu metali. Taki stan rzeczy prowadzi do niestabilnej pracy urządzeń, które mogą się losowo wyłączać, iskrzyć, a w skrajnych przypadkach doprowadzić do trwałego uszkodzenia podzespołów. Koszt profesjonalnej naprawy w serwisie wynosi od 50 zł do 150 zł.

Jak rozpoznać wizualne oznaki na płytce drukowanej?

W klasycznym lutowaniu ołowiowym takie usterki są zazwyczaj łatwe do zidentyfikowania, gdyż cechuje je chropowata struktura spoiny oraz matowa struktura spoiny. Często wokół wyprowadzenia komponentu widoczne jest mikropęknięcie lub wypukły, kulisty kształt, który świadczy o tym, że spoiwo lutownicze nie rozlało się prawidłowo po polu lutowniczym. W lutowaniu bezołowiowym sytuacja jest trudniejsza, ponieważ wady wyglądem przypominają poprawne złącza, co znacząco utrudnia ich wykrycie bez specjalistycznego sprzętu.

Dlaczego nieprawidłowy profil termiczny prowadzi do powstania wad?

Nieprawidłowy profil termiczny jest kluczowym czynnikiem powstawania wad, ponieważ do powstania trwałego połączenia niezbędne jest nagrzanie łączonych metali do temperatury przewyższającej punkt topnienia spoiwa lutowniczego. Jeśli topnienie następuje wyłącznie poprzez bezpośredni kontakt grota lutownicy ze spoiwem, dochodzi do powstania połączenia o bardzo słabej wytrzymałości mechanicznej. W przemyśle elektronicznym zbyt szybkie lub zbyt wolne chłodzenie uniemożliwia prawidłowe zwilżenie powierzchni, co skutkuje brakiem poprawnej dyfuzji metali.

Jakie procesy zachodzące w czasie wpływają na degradację połączeń?

Złącza ulegają postępującej degradacji pod wpływem czynników eksploatacyjnych, co sprawia, że urządzenia z czasem stają się coraz mniej niezawodne. Głównym problemem jest tutaj brak szczelności oraz słaba odporność na korozję, co w połączeniu z iskrzeniem przyspiesza erozję materiału. Od 2006 roku, po wprowadzeniu dyrektywy UE zakazującej stosowania ołowiu, problem ten stał się znacznie powszechniejszy, gdyż spoiwo bezołowiowe jest sztywniejsze i bardziej podatne na naprężenia mechaniczne.

W jaki sposób starzenie się spoiwa lutowniczego osłabia strukturę?

Proces starzenia się spoiwa lutowniczego wiąże się z ciągłym wzrostem kruchych warstw intermetalicznych na granicy łączonych metali, co osłabia strukturę połączenia w czasie. W przypadku występowania wad, proces ten przebiega znacznie szybciej ze względu na pierwotne wady strukturalne. Zmiany temperatury powodują cykliczne rozszerzanie się i kurczenie materiałów, co przy sztywnym spoiwie bezołowiowym prowadzi do pogłębiania się mikropęknięć i ostatecznego zerwania kontaktu elektrycznego.

Jak skutecznie zdiagnozować usterki przy użyciu zaawansowanych metod?

Diagnostyka wymaga podejścia wykraczającego poza zwykłą inspekcję wzrokową, zwłaszcza w przypadku układów o dużej gęstości upakowania elementów. Najskuteczniejsze metody opierają się na analizie przewodności elektrycznej oraz rozkładu temperatury podczas pracy urządzenia. Dzięki nim można wykryć miejsca, w których występuje nienaturalnie wysoki opór, świadczący o słabym połączeniu.

Najczęściej zadawane pytania

Czy wady zawsze powodują całkowite wyłączenie urządzenia?

Usterki te często objawiają się losowym wyłączaniem, lecz mogą również powodować jedynie okresową niestabilność lub szumy w sygnale elektrycznym. Ze względu na zmienną rezystancję złącza, urządzenie może działać poprawnie w temperaturze pokojowej i zawodzić po rozgrzaniu się podzespołów.

Jakie są główne różnice w lutowaniu między technologią ołowiową a bezołowiową?

Spoiwo bezołowiowe jest twardsze, mniej odporne na czynniki mechaniczne oraz wymaga wyższej temperatury podczas procesu lutowania. Z tego powodu wady w technologii bezołowiowej są trudniejsze do wizualnego zidentyfikowania niż w tradycyjnych stopach ołowiowych.

Dlaczego topnik jest tak ważny przy naprawie?

Topnik chemicznie redukuje warstwę tlenków z powierzchni metalu, co umożliwia poprawne zwilżenie pola lutowniczego przez spoiwo lutownicze. Bez jego użycia nie jest możliwe uzyskanie trwałego połączenia metalicznego przy poprawnej dyfuzji metali.

Czy technologia BGA jest bardziej narażona na występowanie wad?

Układy BGA montowane za pomocą kulek lutowniczych są wyjątkowo podatne na problemy ze względu na brak bezpośredniego dostępu do połączeń pod układem. Wymagają one precyzyjnego profilu temperatury w piecu rozpływowym, aby każda kulka lutownicza poprawnie stopiła się z podłożem.

Pamiętaj, że kluczem do sukcesu jest zawsze odpowiednie przygotowanie powierzchni i użycie topnika. Regularna kontrola temperatury lutowania ograniczy ryzyko wystąpienia awarii w przyszłości.

Podczas procesu lutowania niezwykle istotne jest zapewnienie całkowitego bezruchu elementu w momencie, gdy spoiwo lutownicze przechodzi w stan stały. Każda wibracja lub przypadkowe poruszenie wyprowadzenia komponentu w trakcie stygnięcia spoiwa przerywa tworzącą się strukturę krystaliczną, co skutkuje powstaniem nietrwałego połączenia o wysokiej rezystancji. Stabilne podparcie elementu do czasu całkowitego zastygnięcia spoiwa jest niezbędne dla zachowania pełnej integralności mechanicznej i elektrycznej złącza.

Równie krytycznym czynnikiem jest czystość łączonych powierzchni, gdyż nawet niewielka ilość brudu, kurzu lub tłuszczu na polu lutowniczym może uniemożliwić prawidłowe zwilżenie metalu. Zanieczyszczenia te tworzą barierę izolacyjną, która blokuje bezpośredni kontakt spoiwa z wyprowadzeniem komponentu, uniemożliwiając uzyskanie trwałego stopu. Przed przystąpieniem do prac lutowniczych należy zawsze zadbać o odtłuszczenie płytki oraz usunięcie wszelkich powłok utleniających, co bezpośrednio przekłada się na wysoką jakość i niezawodność wykonanego połączenia.
